Трехслойная стена с утеплителем — это капитальная конструкция, где внутренний несущий слой принимает основные нагрузки, средний утеплитель отвечает за энергоэффективность, а наружный облицовочный кирпич защищает фасад от воздействий внешней среды.
Грамотная кладка трехслойных стен с применением базальтовой ваты РОКВУЛ гарантирует эффективную теплозащиту, долгий срок службы всех элементов здания и создает акустический комфорт, для чего также используется звукоизоляция стен в доме.
Устройство и виды
Наружная трехслойная стена состоит из следующих элементов:
- Внутренний несущий слой (газобетон, кирпичный блок, монолит), готовый нести вес перекрытий и кровли.
- Теплоизоляция — жесткая базальтовая плита.
- Облицовка — лицевой кирпич, декоративная кладка или многослойные панели.
В такой системе предусматриваются вентилируемые зазоры. Однако возможны варианты и без них.

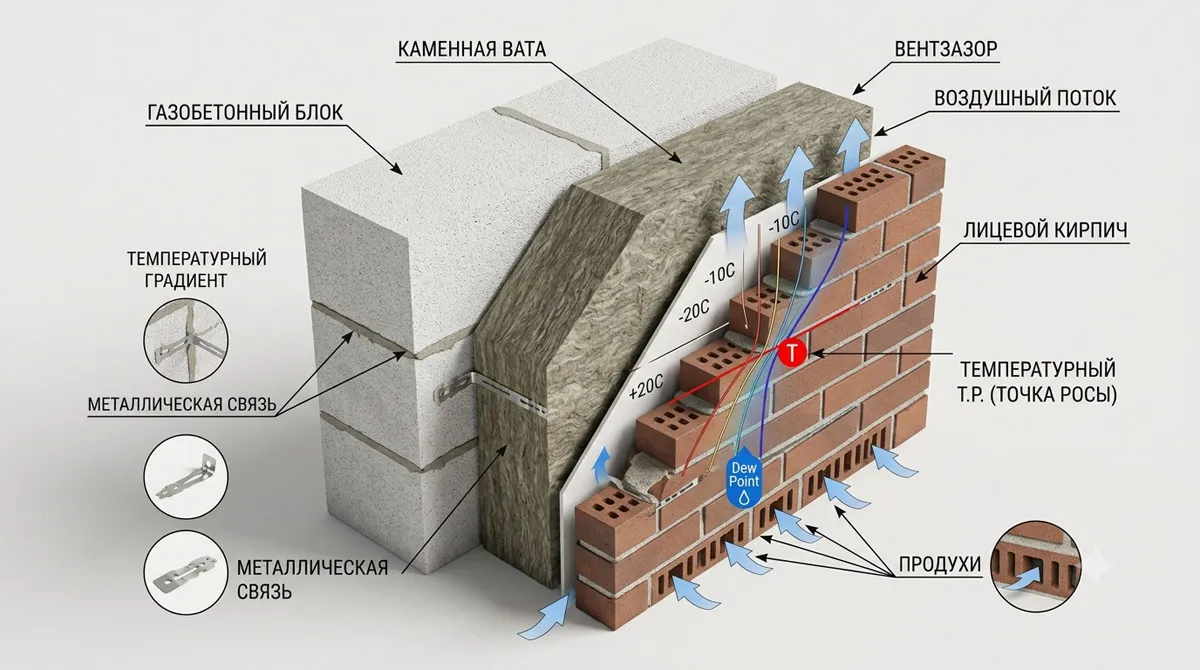

Как работает конструкция: пар, точка росы, вентзазор
Водяной пар двигается из помещения на улицу. Чтобы исключить проблемы с пароизоляцией и намоканием стен, паропроницаемость слоев должна увеличиваться наружу. При плотной облицовке точка росы смещается в утеплитель. Чтобы влага свободно выходила, в конструкции оставляют вентзазор 30–50 мм, где воздушный поток уносит конденсат.
Нормы теплозащиты и толщина утеплителя
Расчет теплозащиты регламентируют строительные правила СП 50.13330.2024, СП 15.13330 и СП 327.1325800. Требуемое сопротивление теплопередаче Rreq рассчитывается с учетом градусо-суток отопительного периода (ГСОП).
Например, для Центрального региона трехслойная наружная стена с утеплителем из каменной ваты РОКВУЛ предполагает толщину слоя 100–150 мм.
Какой утеплитель выбрать
Пенополистирол и XPS не подходят из-за нулевой паропроницаемости и горючести (Г3–Г4). Оптимальный материал — негорючая каменная вата РОКВУЛ. Плиты класса НГ пропускают пар, имеют плотность от 95 кг/м3 и не дают усадки.
В комплексном обустройстве жилого помещения также применяются звукоизоляция потолка и звукоизоляция пола.
Связи и опирание облицовки

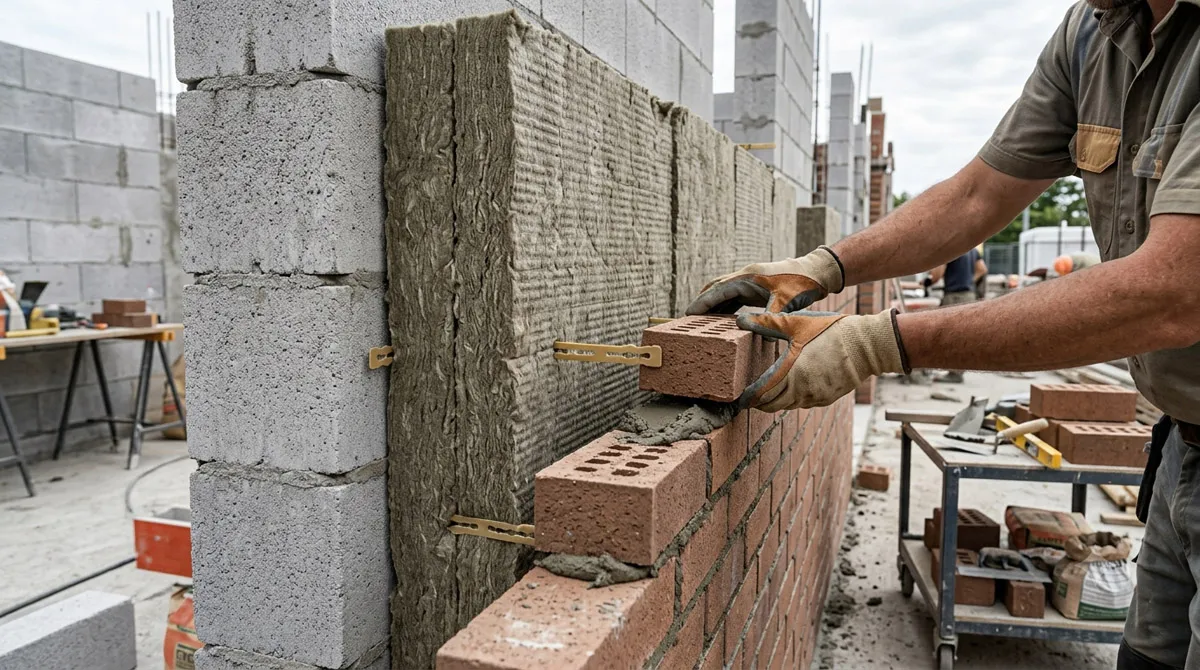

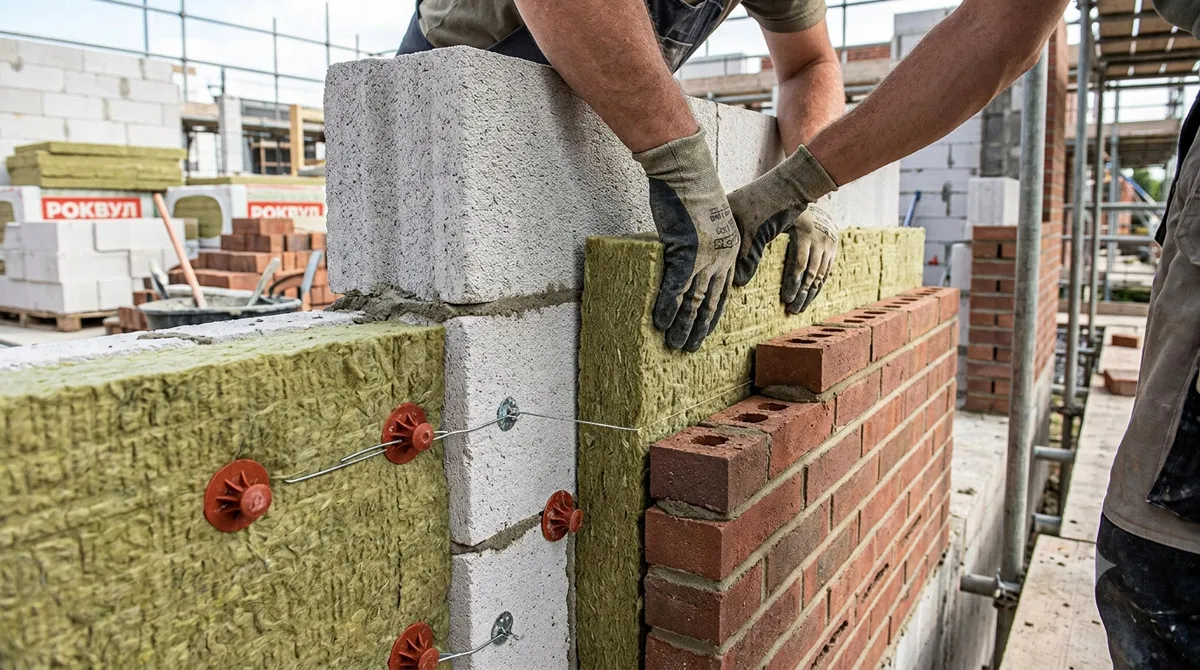

Панели трехслойных стен связывают гибкими базальтопластиковыми связями 4–6 шт/м2. Использование стальной арматуры недопустимо: возникает коррозия и мостики холода. Сама лицевая облицовка должна опираться на выступ фундамента или консоли.
Вентиляция, продухи и гидроизоляция
В нижнем и верхнем рядах облицовки устраивают продухи — пустые вертикальные швы через каждые 2–3 кирпича. В цокольной зоне укладывают гидроизоляцию с уклоном наружу для отвода скопившейся влаги.
Мостики холода и как их убрать
Важно также учитывать, что утечки тепла возникают через металлические связи, оконные перемычки и углы. Однако использование полимерных гибких связей и сплошная укладка плит РОКВУЛ исключают неэффективность теплозащиты. Для примыканий перекрытий используется звукоизоляция 100 мм.
Трехслойная стена vs другие фасады
В таблице указаны основные технические характеристики для сравнения многослойных стеновых конструкций с другими фасадами.
|
Параметр |
Трехслойная стена |
Мокрый фасад |
Вентфасад |
|
Теплозащита |
Высокая |
||
|
Срок эксплуатации |
50 лет |
15–25 лет |
30–50 лет |
|
Сложность монтажа |
Высокая |
Средняя |
|
|
Ремонтопригодность |
Низкая |
Высокая |
|
Плюсы и на что обратить внимание
Многослойные стеновые конструкции имеют следующие преимущества:
- пожаробезопасность;
- высокое энергосбережение;
- устойчивость к воздействиям внешней среды: механическим, климатическим, биологическим.
- высокая плотность: эффективное гашение уличных шумов.
На что обратить внимание:
- возможны деформационные проблемы при усадке;
- низкая ремонтопригодность: замена утеплителя в такой конструкции — трудоемкая задача.
Альтернативным решением в этом случае могут стать двухслойные стены, которые обеспечивают более простую ремонтопригодность. Однако трехслойные системы при соблюдении технологии монтажа служат не менее 50 лет.
Использование каменной ваты РОКВУЛ в таких конструкциях обеспечивает паропроницаемость, пожаробезопасность и сохранение теплозащитных свойств на протяжении всего срока эксплуатации здания. Негорючие плиты не дают усадки и надежно защищают фасад от накопления влаги. А оформить заказ можно с доставкой на строительный объект.
Часто задаваемые вопросы
Отвечаем на популярные вопросы покупателей.
Какой утеплитель нельзя использовать?
Пенопласт и XPS из-за горючести и нулевой паропроницаемости.
Можно ли утеплить уже готовую трехслойную стену?
Замена утеплителя внутри сложной конструкции без демонтажа облицовки невозможна.
Какой воздушный зазор оставлять между утеплителем и облицовкой?
Оптимальная ширина зазора составляет 30–50 мм.
Нужна ли пароизоляция?
При использовании базальтовой ваты и вентзазора пароизоляция внутри стены не требуется.
Какой толщины делать утеплитель?
Толщина рассчитывается по СП 50.13330.2024 и обычно составляет 100–150 мм.
Литература
В. В. Киреев — «Современные строительные конструкции. Многослойные стены: устройство, монтаж, эксплуатация» — «СПб: Питер», 2018 — Стр. 192.
А. И. Сомов, М. Я. Сапожников — «Теплотехника для строителей» — «Стройиздат», 2008 — Стр. 320.
СП 131.13330.2020 «Строительная климатология» (актуализированная редакция СНиП 23-01-99*) — «Минстрой России», 2020.
СП 362.1325800.2017 «Ограждающие конструкции из трехслойных панелей. Правила проектирования» (с Изменением № 1) — «Минстрой России», 2017.
