Межэтажные перекрытия: виды, расчет и покупка эффективной звукоизоляции

Межэтажное перекрытие — горизонтальная несущая конструкция, которая разделяет смежные по высоте этажи и выдерживает эксплуатационные нагрузки. Главная задача — нести вес собственных строительных материалов, оборудования, мебели и людей, обеспечивая общую пространственную жесткость здания.

Понимание того, как устроены межэтажные перекрытия домов, позволяет правильно подобрать тип прогонов и плит, рассчитать допустимый пролет и исключить звуковой дискомфорт с применением базальтовой звукоизоляции РОКВУЛ.

Функции и требования к перекрытию

Горизонтальная несущая система выдерживает постоянное статическое и динамическое воздействие, что требует комплексного подхода при проектировании и строительстве. Такая конструкция связывает несущие стены в единый устойчивый каркас и обеспечивает надежность эксплуатации. К этой части здания предъявляются строгие требования согласно действующим нормативным документам:

• Несущая способность и жесткость. СП 20.13330.2016 и СНиП 2.01.07-85 определяют нормы постоянных и временных нагрузок. Прогиб элементов под предельной нагрузкой не должен превышать 1/250 от длины пролета.
• Прочность материалов. Проектирование железобетонных элементов регламентирует СП 63.13330, а деревянные балки рассчитываются по СП 64.13330.
• Пожаробезопасность. Нормы СП 2.13130 и ФЗ-123 устанавливают пределы огнестойкости конструктивного узла (от REI 30 до REI 150).

Нормы изоляции от воздушного и ударного шума регламентируется строительным сводом правил СП 51.13330. Закон определяет, насколько толстыми должны быть стены, чтобы не слышать посторонние звуки внутри здания (например, от соседей), и как защитить дворы и квартиры от уличного шума.

Виды перекрытий

Выбор конструктивного решения напрямую зависит от используемых стеновых материалов, архитектурных параметров объекта, выделенного бюджета. Каждый вид отличается определенным набором прочностных и эксплуатационных свойств.

Существует несколько основных типов систем, каждая из которых имеет свои инженерные особенности:

1. Деревянные (по балкам).Деревянное межэтажное перекрытие возводится из бруса, досок, клееных балок. Подходит для домов из дерева и каркасных зданий.
2. Сборные железобетонные плиты (ПК, ПБ). Промышленные изделия высокой прочности, которые при монтаже требуют использования грузоподъемной техники.
3. Монолитные железобетонные. Заливаются в опалубку прямо на строительной площадке, перекрывая пролеты любой конфигурации.
4. Сборно-монолитные. Состоят из легких железобетонных балок и заполнителей (блоков из газобетона, керамзитобетона) с последующей заливкой армирующей стяжки.

Для сравнения параметров и ограничений основных материалов их характеристики приведены в таблице.

Нагрузки на перекрытие: нормы и расчет

Однако прочность и надежность любых горизонтальных систем зависит от правильного расчета несущей способности, что позволяет исключить провисание конструкций и образование трещин в отделке.

Сложность расчета нагрузки заключается в суммировании веса самого пирога перекрытия, перегородок и переменной эксплуатационной массы. Согласно СП 20.13330.2016 (СНиП 2.01.07-85), нормативная жилая нагрузка на этаж составляет 150 кг/м2.

С учетом коэффициента надежности по нагрузке 1,3 и собственного веса материалов расчетное значение составляет 350–400 кг/м2 для деревянных балочных систем и 600–800 кг/м2 для монолитных железобетонных плит.

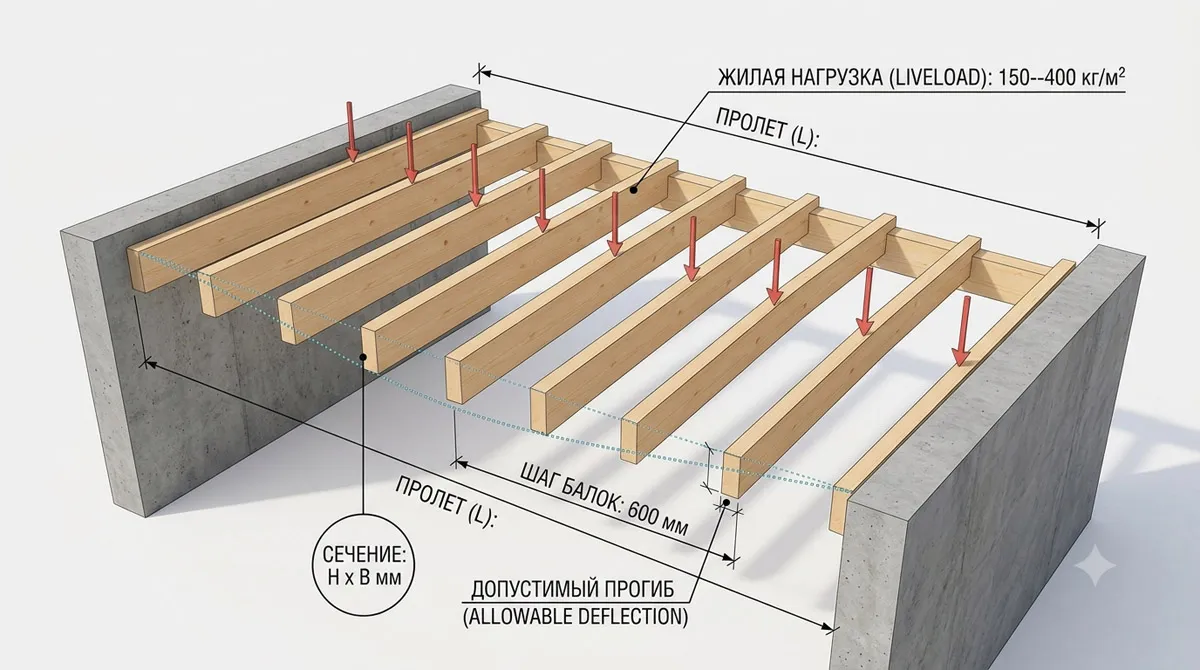

Расчет: пролет, сечение и шаг балок

При увеличении длины перекрываемого пространства возрастает прогиб. Чтобы не возникала необходимость установки опорных колонн, подбирают оптимальное сечение. Для деревянных элементов соотношение высоты сечения к длине пролета должно быть не менее 1/24.

Для пролета длиной 4 м минимальная высота, которую должна иметь балка, составляет 170–200 мм при ширине 50–100 мм.

Шаг укладки балок обычно принимают равным 600 мм, что подходит под ширину плит минераловатной изоляции.

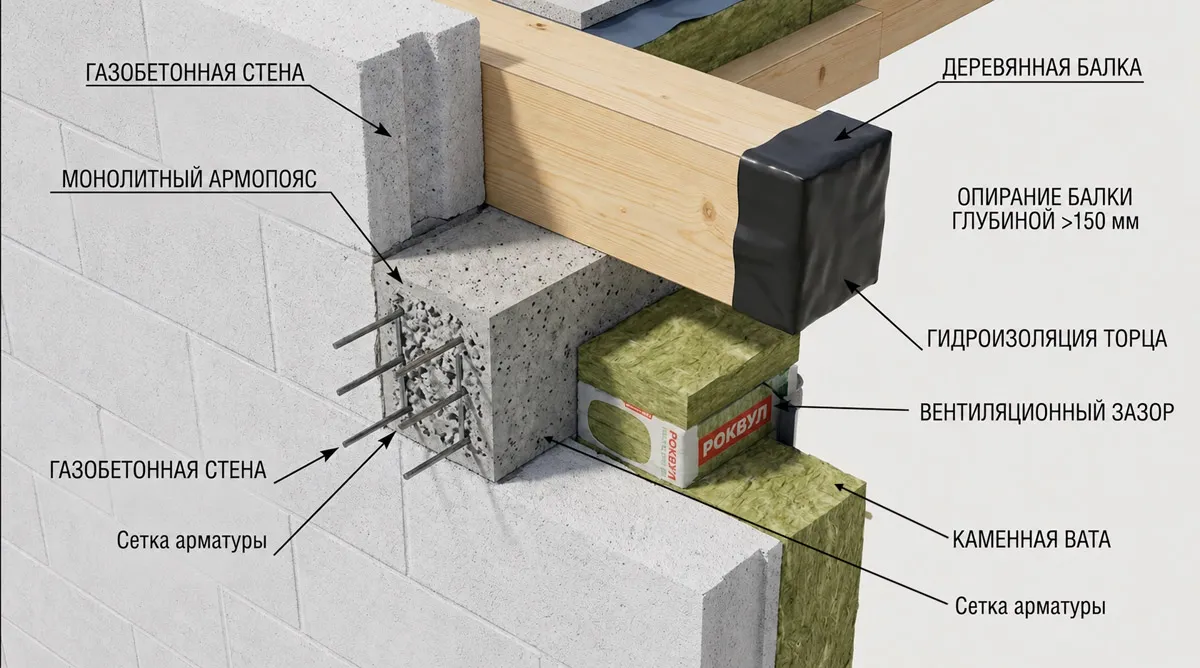

Узлы опирания и армопояс

Качественное сопряжение элементов препятствует деформации стен и обеспечивает равномерное распределение давления по всему периметру. Нагрузка от перекрытия передается на стены. В зданиях из ячеистого бетона (газобетон, пеноблоки) по периметру стен обязательно устраивают железобетонный армопояс. Этот элемент конструкции исключает проблему необходимости выравнивания основания и защищает стеновые блоки от точечного разрушения.

Глубина опирания железобетонных плит на стеновую конструкцию составляет не менее 120 мм, а для деревянных балок — менее 150 мм с укладкой гидроизоляционного слоя на торцы.

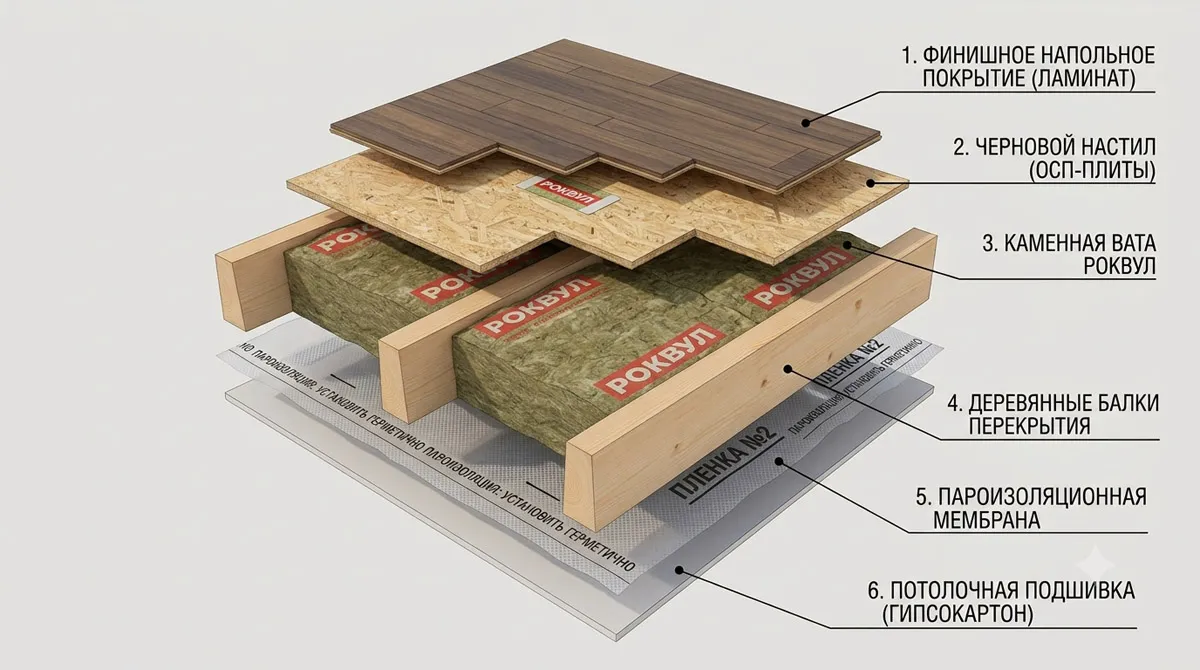

Пирог перекрытия по назначению

Кроме точности расчетов, важно учитывать, что правильное межэтажное перекрытие — это многослойная система. А разнообразие материалов и их эффективность в зависимости от конструкции позволяют подобрать решение под любой проект.

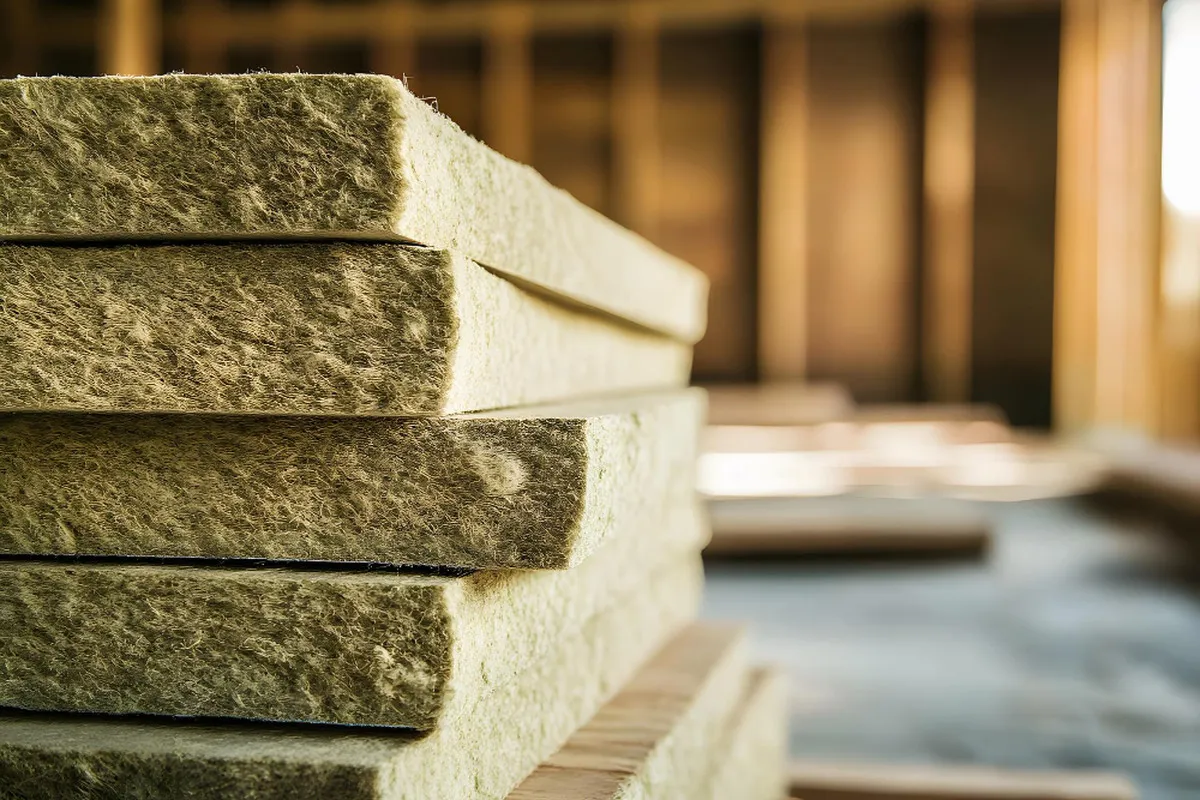

Главный акцент в горизонтальных несущих системах делается на гашении воздушного и ударного шума. Например, шумоизоляционные материалы РОКВУЛ представлены специализированной линейкой из негорючей каменной ваты:

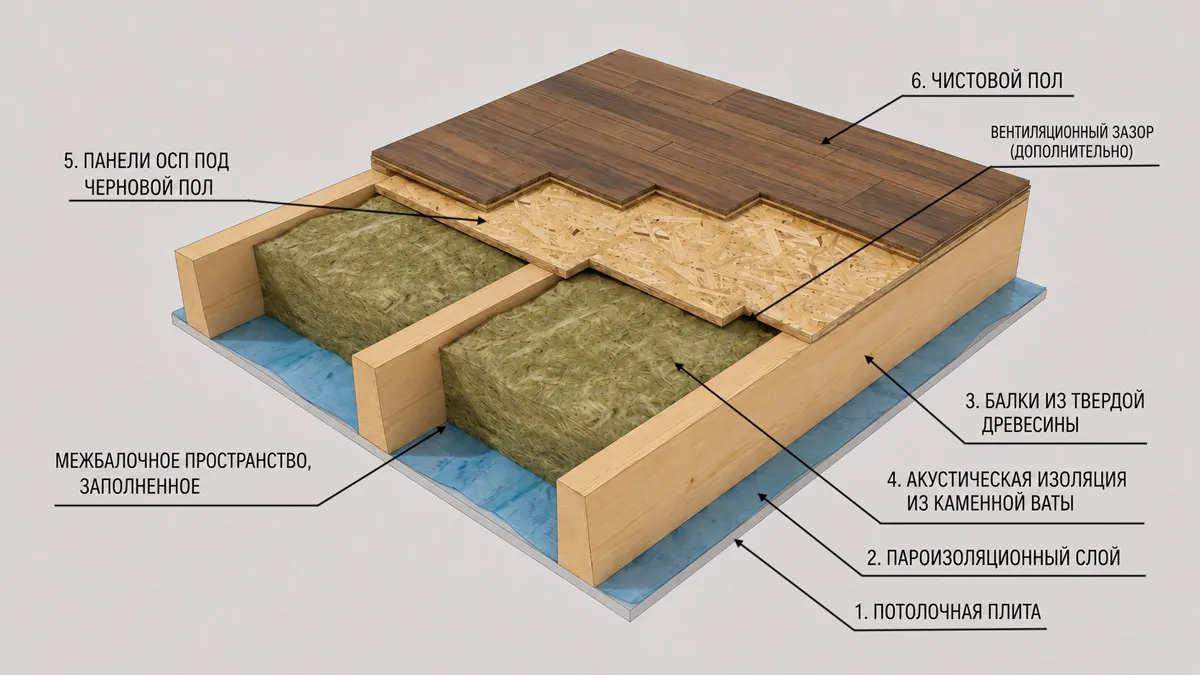

• Каркасно-балочные системы. В межбалочное пространство укладывается утепление межэтажного перекрытия — звукопоглощающие плиты. Звукоизоляция 100 мм позволяет снизить уровень воздушного шума (речь, звук телевизора) до 63–68 дБ.
• Зоны с повышенной влажностью. При расположении на этаже помещений с влажным или мокрым режимом (ванных комнат, саун) со стороны теплого помещения обязательно устраивается пароизоляция межэтажного перекрытия. Применение специализированной мембраны РОКВУЛ препятствует диффузии водяного пара в толщу конструкции, защищает деревянные элементы каркаса от биопоражения, а утеплитель — от снижения теплоизоляционных свойств при намокании.

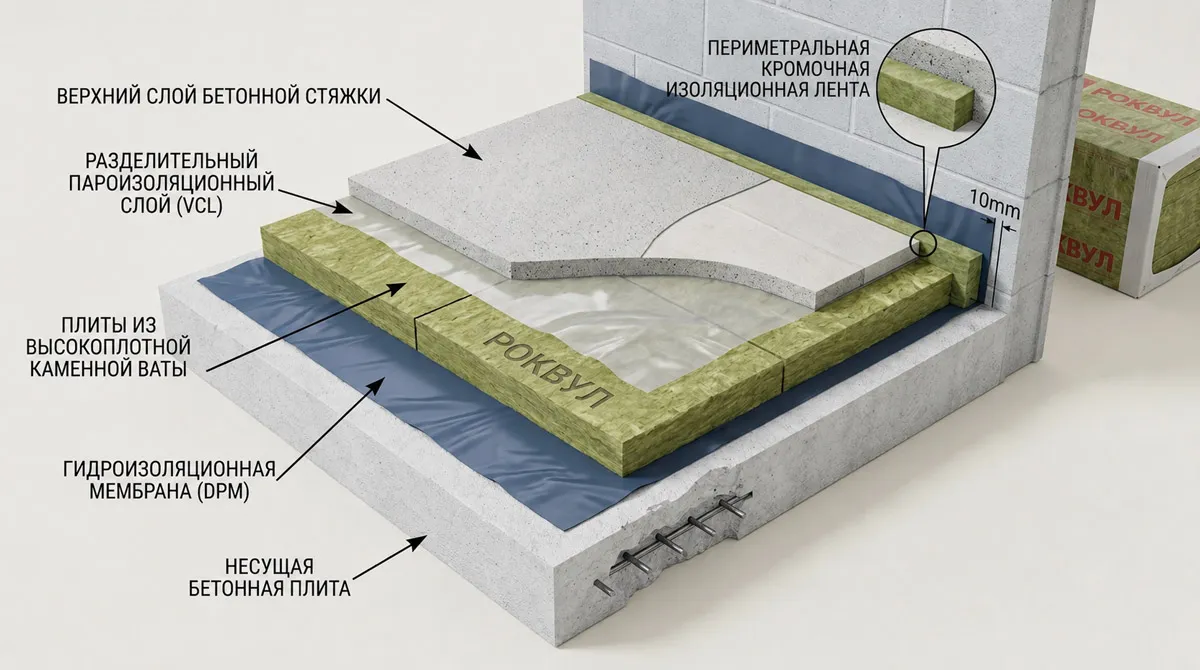

• Плавающий пол по бетону*. Для защиты от ударного шума (шаги, падение предметов) применяется звукоизоляция пола плитными материалами повышенной плотности РОКВУЛ ФЛОР БАТТС. Поверх плит заливается цементно-песчаная стяжка, изолированная от стен демпферной лентой.

Если требуется комплексная шумоизоляция, для снижения косвенной передачи шума подбирается звукоизоляция потолкаи звукоизоляция стен в доме, что позволяет сформировать замкнутый контур тишины.

*Плавающий пол по бетону — технология, при которой финишное покрытие или монолитная бетонная/цементная стяжка жестко не связываются ни с несущим бетонным основанием, ни со стенами.

Огнестойкость перекрытия

Не стоит забывать о пожарной безопасности конструкций, которая напрямую зависит от стойкости применяемых материалов к открытому огню.

Каменная вата РОКВУЛ относится к группе негорючих материалов (НГ) с температурой плавления до 1000 °C. Укладка таких плит повышает предел огнестойкости деревянных/металлических балок, предотвращая распространение пламени между этажами.

Также материалы не выделяют жар, дым и расплавленные капли в случае возгорания строительного объекта.

Монтаж

Соблюдение последовательности технологических операций гарантирует надежность конструкции и сохранение теплоакустических свойств на протяжении всего срока эксплуатации.

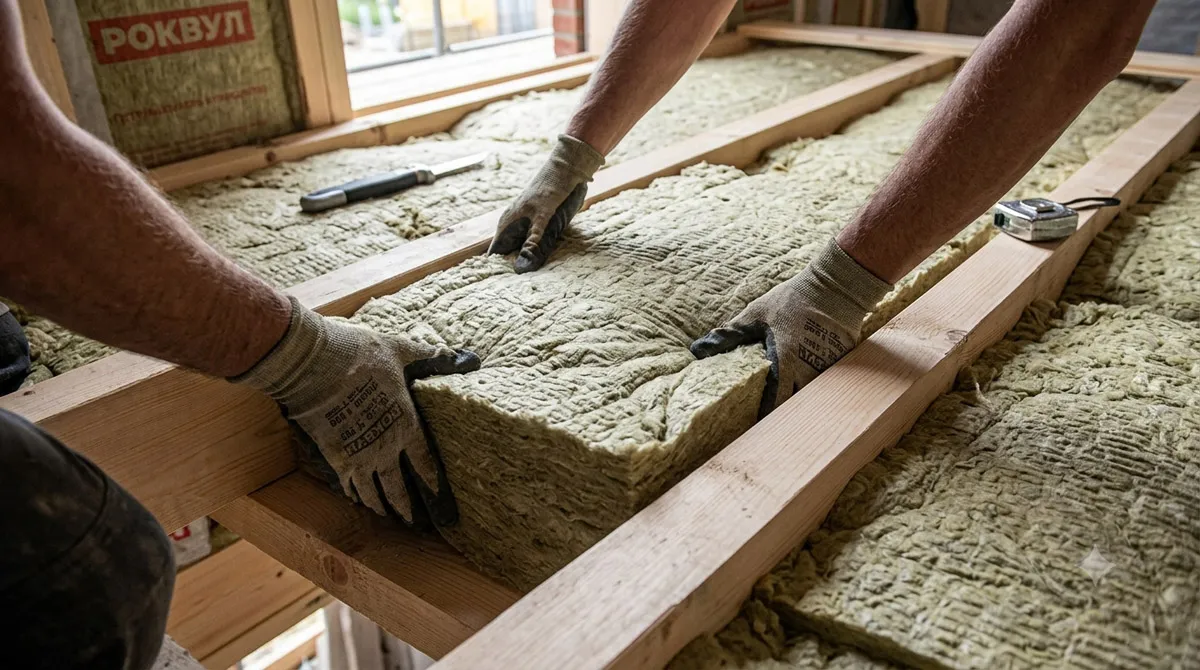

Процесс начинается с укладки балок или плит перекрытия на предварительно прогрунтованный армопояс. Затем в проектное положение между прогонами или под будущую стяжку плотно, без щелей и зазоров, монтируется каменная вата РОКВУЛ.

Уложенный теплоизоляционный материал защищают от внешних воздействий и влаги с помощью пароизоляционных и ветрозащитных мембран. На финальном этапе выполняется устройство чернового настила из фанеры или ОСП или заливается цементно-песчаная стяжка, при этом вдоль стен обязательно оставляют деформационный зазор шириной 10–15 мм.

Как выбрать перекрытие

При подборе оптимального типа горизонтальной несущей системы инженер и застройщик сопоставляют проектные нагрузки с эксплуатационными характеристиками стройматериалов. При выборе нужно ориентироваться на материалы стен и проектные требования.

Для легких построек (брус, каркас) используются несущие конструкции из дерева. Для тяжелых кирпичных и монолитных зданий применяется сборный или монолитный железобетон.

Для сохранения нормативной высоты потолков обязательно учитывают, какая толщина межэтажного перекрытия была заложена в проект.

Частые ошибки

Нарушение технологий при строительстве и изоляции горизонтальных конструкций приводит к промерзанию, появлению плесени и высокой слышимости. Чаще всего застройщики допускают следующие просчеты:

• устройство перекрытия по газобетону без монолитного армопояса;
• использование стройматериалов с низкой плотностью без защиты от проседания;
• жесткая связь стяжки со стенами при устройстве плавающего пола (образуются мостики звука);
• отсутствие пароизоляционного слоя со стороны помещений с влажным микроклиматом.

Грамотный выбор межэтажного перекрытия строится на точном расчете нагрузок, соблюдении строительных норм (СП и СНиП) и эффективной защите от шума. А использование базальтовой изоляции РОКВУЛ решает задачи по звукопоглощению и повышению огнестойкости конструкции.

Заказать сертифицированные материалы напрямую от производителя можно прямо с доставкой на объект.

Часто задаваемые вопросы

Отвечаем на популярные вопросы покупателей.

Какой максимальный пролет можно перекрыть без промежуточных опор?

Для стандартных пиломатериалов максимальный пролет составляет 6 м. При больших длинах возникает необходимость установки опорных колонн или использования клееных балок и стальных двутавров (до 8–9 м). Плиты ПБ и монолит позволяют перекрывать пространства до 9–12 м.

Какой толщины должно быть межэтажное перекрытие?

Общая толщина по балкам составляет 200–250 мм (включая черновой настил и изоляционный слой 100–150 мм). Для монолитных железобетонных плит этот параметр рассчитывается как 1/30 от длины пролета (обычно 160–200 мм).

Можно ли делать тяжелое ЖБ или монолитное перекрытие в доме из газобетона?

При условии устройства монолитного железобетонного армопояса по всему периметру несущих стен. Он равномерно распределяет нагрузку на кладочные блоки.

Выдержит ли перекрытие тяжелый предмет — сейф, камин, аквариум?

Стандартный расчет учитывает распределенную нагрузку 150 кг/м2. Для точечных объектов весом более 300–500 кг требуется локальное усиление: уменьшение шага балок, укладка дополнительного металлопроката или утолщение монолитного слоя.

Когда можно продолжать строительство после заливки монолитного перекрытия?

Дальнейшее строительство и возведение стен допускается после набора бетоном не менее 70% проектной прочности (в летнее время — через 7–10 дней при соблюдении правил ухода).

Литература

А. И. Герасимов — «Проектирование звукоизоляции междуэтажных перекрытий с рулонным покрытием пола» — «Москва: Директ-Медиа», 2019 — Стр. 107.

В. А. Горин, В. В. Клименко — «Гражданские здания. Звукоизоляция междуэтажных перекрытий с древесным покрытием пола» — «Краснодар: Издательский Дом – Юг», 2012 — Стр. 144.

А. В. Кузнецов — «Современные материалы для звукоизоляции: минеральная вата, мембраны, подложки» — «Стройматериалы, оборудование, технологии за рубежом», 2024 — Стр. 18–21.

СП 275.1325800.2016 — «Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции» (с Изменением № 1) — «Москва: Минстрой России», 2016.
